時頻信號“無損”傳輸
時延自動補償，動態校準
頻率傳輸穩定度<1E-14/s，<1E-17/天(典型值)

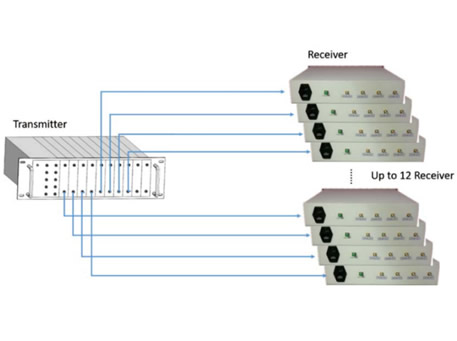

支持點對點或點對多傳輸
適用于多用戶組網、雷達組陣等場合
產品特性 | 規格名稱 | 指標參數 | 備注 |
STW-FT系列型號產品特性 | |||
光纖時頻傳遞設備（發射終端） | 頻率輸入 | 10MHz/100MHz（正弦波） | 產品規格書下載： |
脈沖輸入 | 1PPS（3.3~5V） | ||
光纖時頻傳遞設備（接收終端） | 射頻輸出 | 10MHz、100MHz（正弦波） | 產品規格書下載： |
脈沖輸出 | 1PPS（3.3~5V） | ||
STW-FT系列產品通用特性 | |||

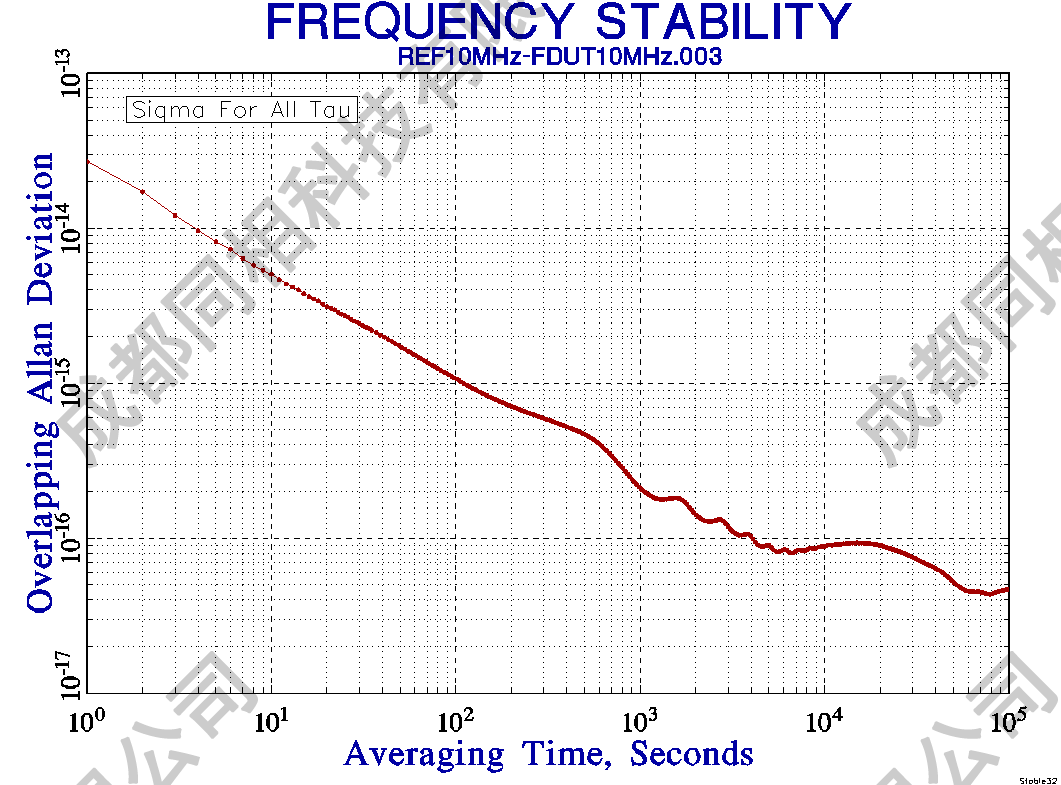

傳輸附加頻率不確定度 | 10MHz | 3E-14/s，5E-17/day | |

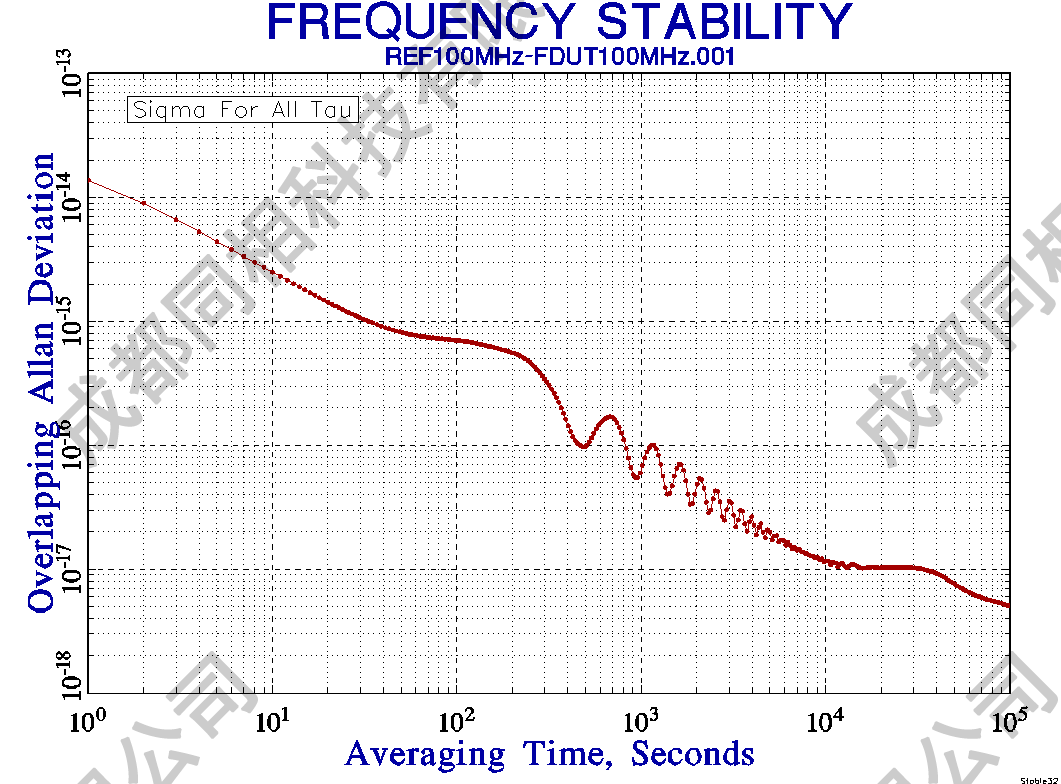

100MHz | 1E-14/s，1E-17/day | ||
傳輸附加相位噪聲 | 10MHz | ≤-120dBc/Hz@1Hz | |
100MHz | ≤-100dBc/Hz@1Hz | ||

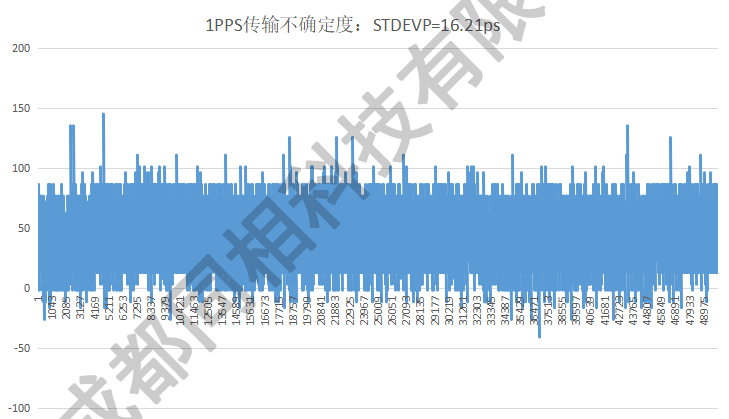

時間傳輸不確定度 | 1PPS | ≤40ps | 標準差 |
監控 | 路數 | 1路 | |
連接器 | RJ45 | ||
光纖收發 | 路數 | 1路 | |
波長 | 1550nm | ||
接口 | FC法蘭 | ||
自動鎖定時間 | 自動捕獲 | ≤3分鐘 | |
電源電壓 | 供電電壓 | 220-240V AC | |
功耗 | ≤100W | ||
監視管理 | 管理接口 | 網口 | |
溫度要求 | 工作溫度 | 0℃→+50℃ | |
儲存溫度 | -40℃→+70℃ | ||
相對濕度 | ≤85%無冷凝（工作條件） | ||

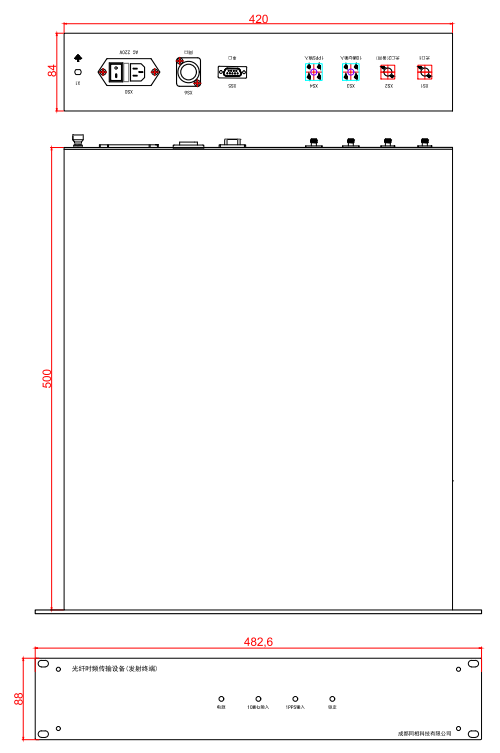

外觀 | 尺寸 | 19英2U寸機箱 | |
